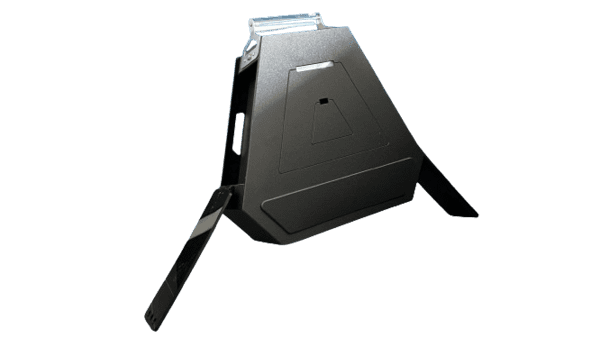

Conception et développement d’une station extérieure en plastique sans frais de moule
Cet article va vous permettre de comprendre comment nous avons développé cet appareil électronique et également pourquoi le procédé de fabrication d’Atoplast sans moule est ici la solution idéale pour garantir une solution économique et néanmoins industrielle.
Information tarifaire et délai en fin de page
La Technologie au Service de la Prévision
Dans un monde de plus en plus conscient de l’importance des conditions météorologiques, la demande de solutions de surveillance météorologique précises et accessibles ne cesse de croître. Que ce soit pour les agriculteurs qui planifient leurs récoltes, les amateurs de plein air qui cherchent à éviter les intempéries, ou les entreprises qui gèrent des opérations sensibles aux conditions météorologiques, une balise de mesure extérieure fiable est devenue un outil indispensable. Dans cet article, nous allons explorer les étapes clés du développement et de la conception d’une telle station.
Compréhension des Besoins
Le processus commence par une analyse minutieuse des besoins de notre client. Il est crucial de définir les composants electroniques qui seront intégrés dans le produit, mais également les contraintes inerrantes à l’usage.
Dans le cas présent, cette balise devait répondre à plusieurs critères :
- Transportable
- Etanche mais doit pouvoir respirer
- Doit laisser passer les ondes
- Pouvoir la fixer à un poteau / arbre
- Protéger les antennes pendant le transport
- Pourvoir la poser en position inclinée
- Autonomie (batterie)
- Idéalement etre un peu « Sexy » 😉
Le choix du plastique est ici une évidence, puisque c’est le matériau qui répond aussi bien aux contraintes de poids, mais également qui facilite les émissions des ondes.
Atoplast a donc proposé une solution en Polycarbonate dont la solidité à toute épreuve a déjà fait ses preuves.

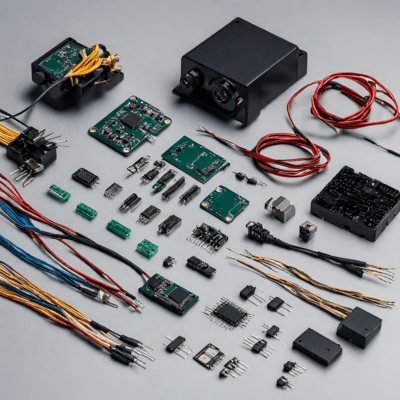

Définition et sélection des composants
Une fois les besoins identifiés, vient l’étape de la sélection des composants electroniques, la réflexion quant à la réalisation des faisceaux de câbles et à l’intégration de tous ces équipements
Dans le cas présent ce produit a été co-développé par notre client qui détient la compétence et la maitrise de son appareil, et étudié par les équipes du groupe-atomelec qui fournit une solution totalement intégrée et fonctionnelle.

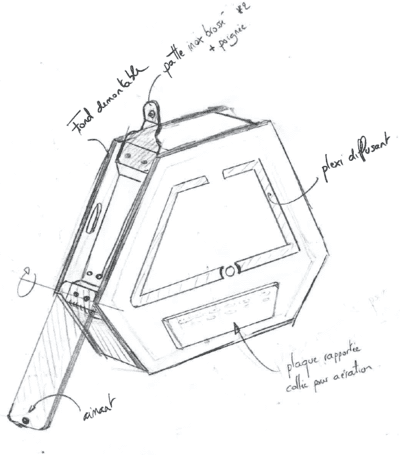

Prestation de design
Au-delà de l’aspect esthétique, la prestation de design remplit une fonction essentielle dans la réussite du produit puisqu’elle prend en compte l’usage et les besoins de l’usager.

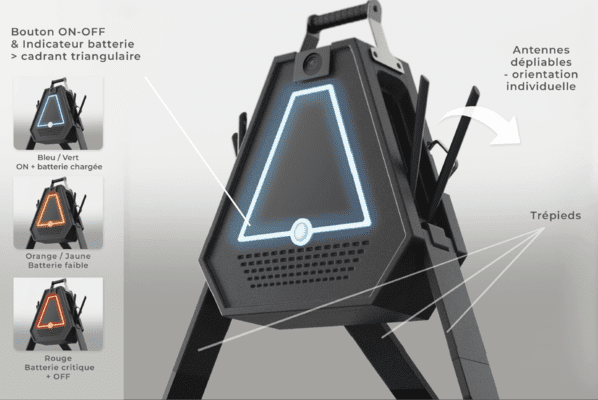

Une réflexion particulière fut nécessaire pour permettre de répondre à la contrainte de protéger les antennes pendant le transport, et poser le produit au sol, l’incliner sans qu’il ne touche le sol…. C’est dans ce cas de figure que la prestation de design prend tout son sens.

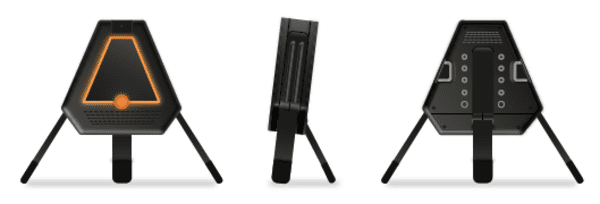

Il en résulte une forme qui répond à la fonction
Conception mécanique
Une fois cette étape clairement définit, il est temps de passer à la conception mécanique de la balise. Cela implique le développement d’un boîtier robuste et étanche pour protéger les composants électroniques des intempéries. Les matériaux utilisés doivent résister aux UV, aux températures extrêmes et à l’humidité. La conception doit également prendre en compte la facilité d’installation et de maintenance.
Nos bureaux d’études utilisent des logiciels de conception 3d qui permettent de maitriser dès le départ les contraintes d’intégration des composants et des cables.
D’une manière générale, nous dessinons le produit autour des composants afin de garantir le bon emplacement de la connectique, des points de fixations interne et de l’accessibilité pour le SAV.
Développement Logiciel
Le développement du logiciel est le savoir-faire de notre client, il a mis au point une technique de relevés d’informations et de transmission des données précises et sécurisés.
Une visu en temps réel qui offre un contrôle des données et le déploiement de scénarios en fonction des évènements.
Intégration electronique

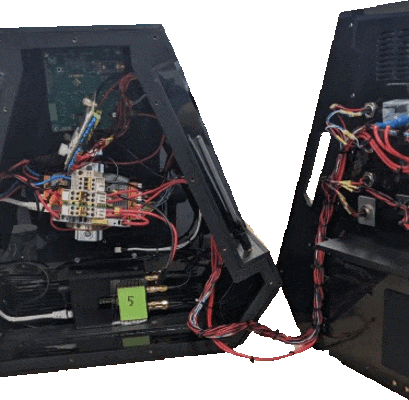

Le montage et l’intégration de ce produit a nécessité le développement de faisceaux de cables sur mesure fabriqués sur notre site d’Atomelec.
La compacité du produit a imposé la mise en œuvre d’un montage sur platine, rapporté par la suite dans le coffret.
Au-delà du montage des composants electroniques et de leur raccordement, nous avons également déployé un test type fil à fil pour le cablage et fonctionnel pour le reste de l’équipement.
Cette étape fait aussi intervenir du montage mécanique avec l’assemblage de la poignée, des trépieds montés sur charnières à friction, la pose du joint d’étanchéité pour respecter la contrainte de l’IP.
Conclusion
La conception et le développement d’une station extérieure nécessitent une combinaison de compétences en ingénierie mécanique, électronique et logicielle.
Les solutions proposées par ATOPLAST et le Groupe-Atomelec répondent parfaitement aux attentes de nos clients, notamment dans le cadre de projet nécessitant la fabrication du boitier, son cablage et son intégration.
Information tarifaire
Développement :
- Prestation de design
- Etude 3d
- Fabrication du prototype, réalisation des faisceaux et intégration
Le développement et la mise au point de ce produit est d’environ 10 000€ et s’est étalée sur 12 semaines jusqu’à la livraison du produit finit.
Cout en série :
Ce produit est destiné à etre déployé en petite série, le cout de revient (hors composants electroniques) est de 300€ par série de 10 à 20 pieces.
Le délai moyen de fabrication est de 3 à 4 semaines.
